Jaki kabel do instalacji elektrycznej? Przewodnik po przewodach

Wchodząc do hurtowni elektrycznej, można dostać zawrotu głowy od ilości rodzajów kabli. Wybór odpowiedniego przewodu jest kluczowy dla trwałości i bezpieczeństwa instalacji. Jaki kabel do instalacji wybrać w domu jednorodzinnym?

Podstawowe oznaczenia (YDYp)

W instalacjach podtynkowych w Polsce króluje przewód oznaczony jako YDYp (lub YDY). Co to znaczy?

• Y: Powłoka polwinitowa (izolacja).
• D: Drut (sztywna żyła miedziana).
• Y: Izolacja żył z polwinitu.
• p: Płaski (łatwiejszy do układania pod tynkiem).

Do przedłużaczy stosuje się przewody OMY lub OWY (linka – giętkie), ale nie układa się ich na stałe w ścianach!

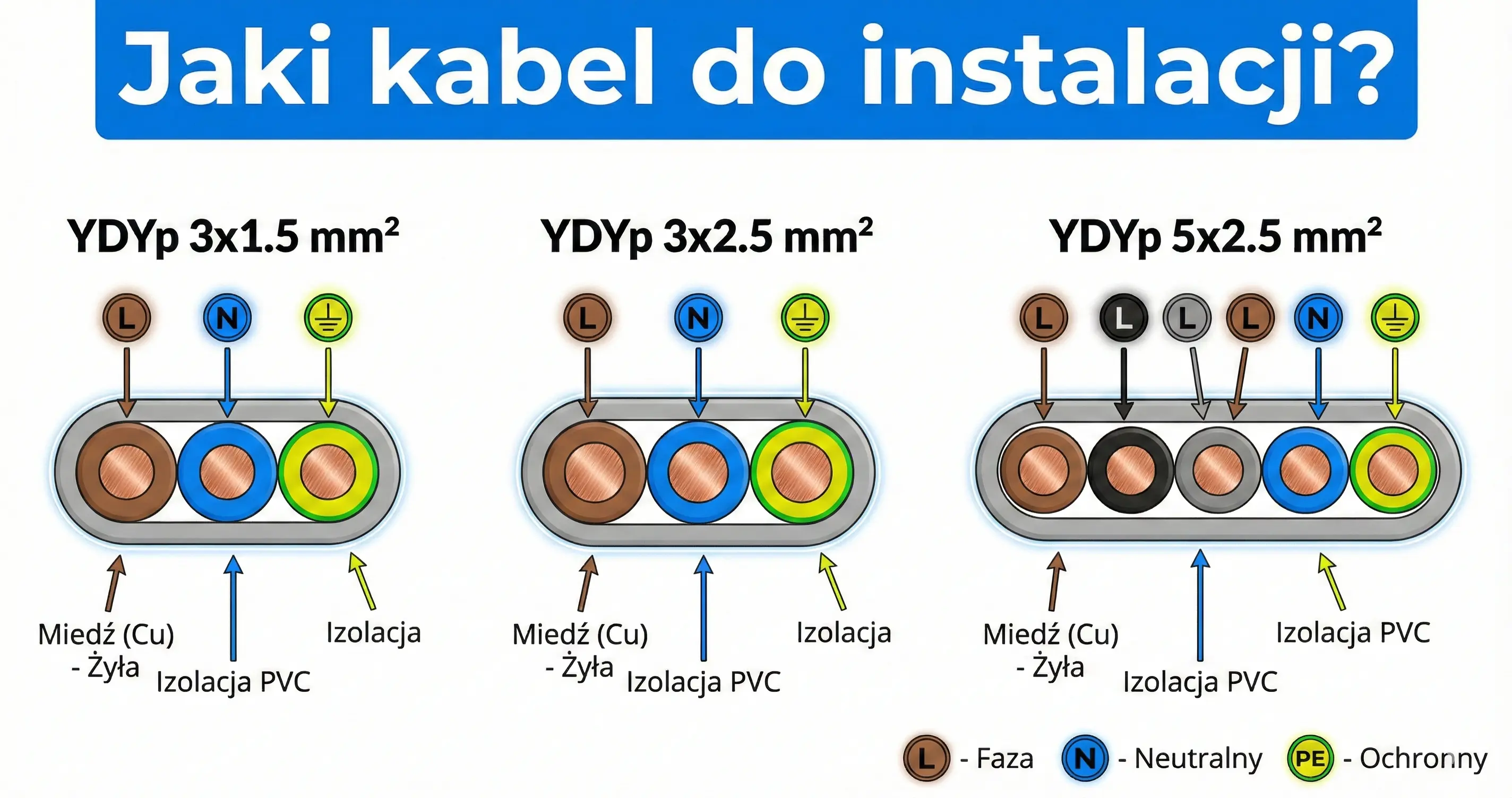

Jaki przekrój przewodu gdzie?

• Oświetlenie: 3x1.5 mm². Zawsze układaj przewód 3-żyłowy (nawet do pojedynczego włącznika), aby zachować ciągłość przewodu ochronnego PE.
• Gniazdka: 3x2.5 mm². Zapewnia odpowiednią obciążalność prądową dla typowych urządzeń domowych.
• Płyta indukcyjna: 5x2.5 mm² (dla instalacji 3-fazowej).

Kolory żył mają znaczenie

Nigdy nie ignoruj kolorów!
Żółto-zielony: Ochronny (PE) – ZAWSZE i TYLKO do ochrony.
Niebieski: Neutralny (N).
Brązowy/Czarny/Szary: Fazowy (L).

W Electro Planner możesz łatwo zliczyć metry bieżące poszczególnych typów przewodów, co ułatwia zakupy i kosztorysowanie inwestycji.
