Schemat instalacji elektrycznej - jak go czytać i stworzyć?

Każda profesjonalna instalacja zaczyna się od dokumentacji. Schemat instalacji elektrycznej to mapa, dzięki której elektryk wie, jak połączyć przewody, aby wszystko działało bezpiecznie i zgodnie z założeniami.

Rodzaje schematów

• Schemat ideowy: Przedstawia ogólną zasadę działania obwodu, bez uwzględnienia fizycznego rozmieszczenia elementów.
• Schemat montażowy: Pokazuje, jak fizycznie rozmieścić i połączyć elementy.

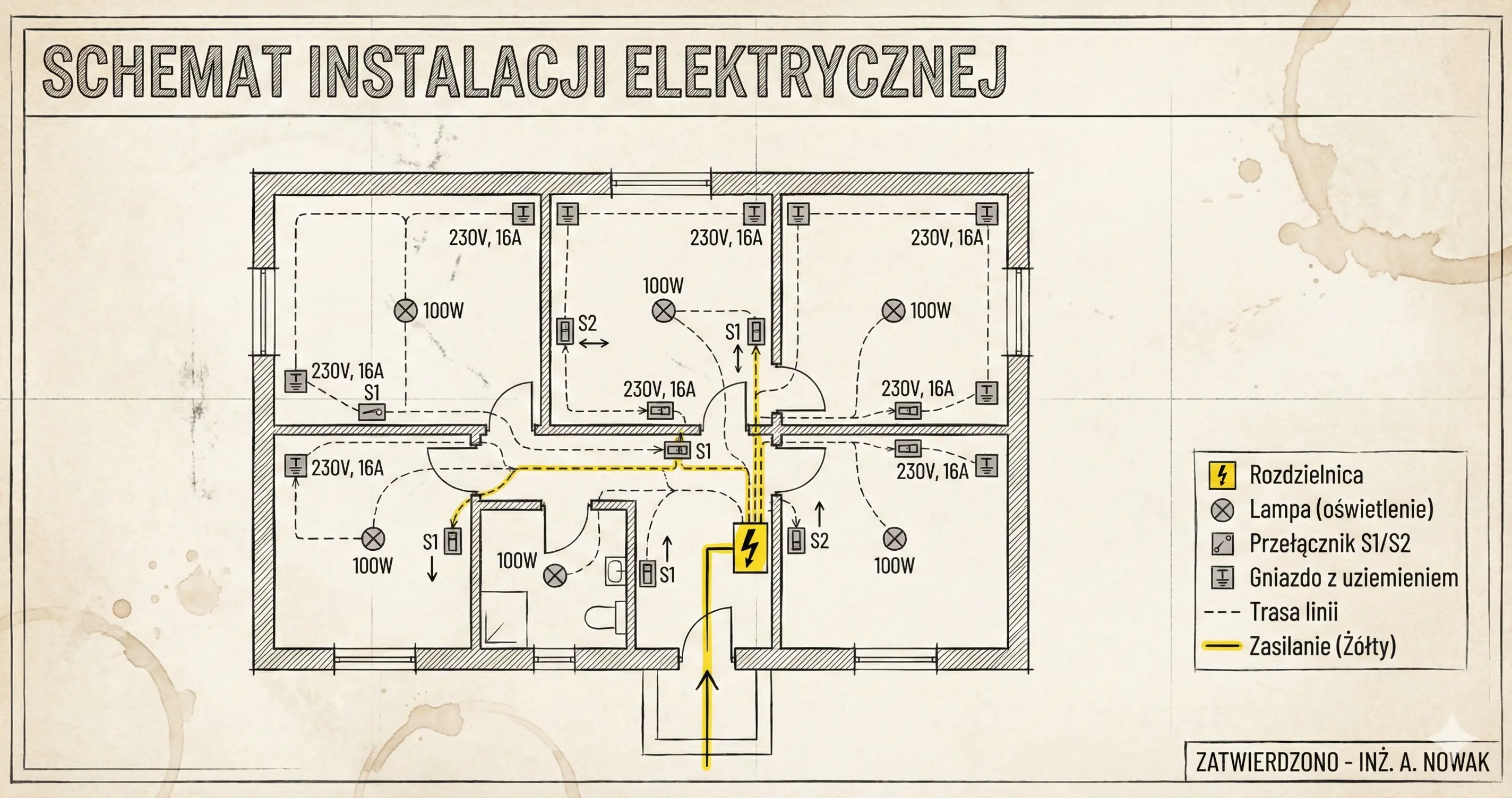

• Plan instalacji (rzut): Naniesione punkty elektryczne na rzut architektoniczny budynku.

Symbole elektryczne

Aby przeczytać schemat instalacji elektrycznej, trzeba znać podstawowe symbole: włącznik pojedynczy, włącznik świecznikowy, gniazdo z uziemieniem, punkt świetlny itp. W aplikacji Electro Planner korzystamy ze znormalizowanych symboli, dzięki czemu projekty są zrozumiałe dla każdego fachowca.

Jak stworzyć własny schemat?

Ręczne rysowanie jest czasochłonne i podatne na błędy. Dedykowane oprogramowanie pozwala na szybkie generowanie schematów jednokreskowych rozdzielnic oraz planów rozmieszczenia osprzętu. Aplikacja automatycznie dobiera symbole i sugeruje poprawne połączenia.

Pamiętaj, że aktualny schemat instalacji elektrycznej jest niezbędny podczas przyszłych remontów czy awarii. Warto mieć go zawsze pod ręką w wersji cyfrowej.
