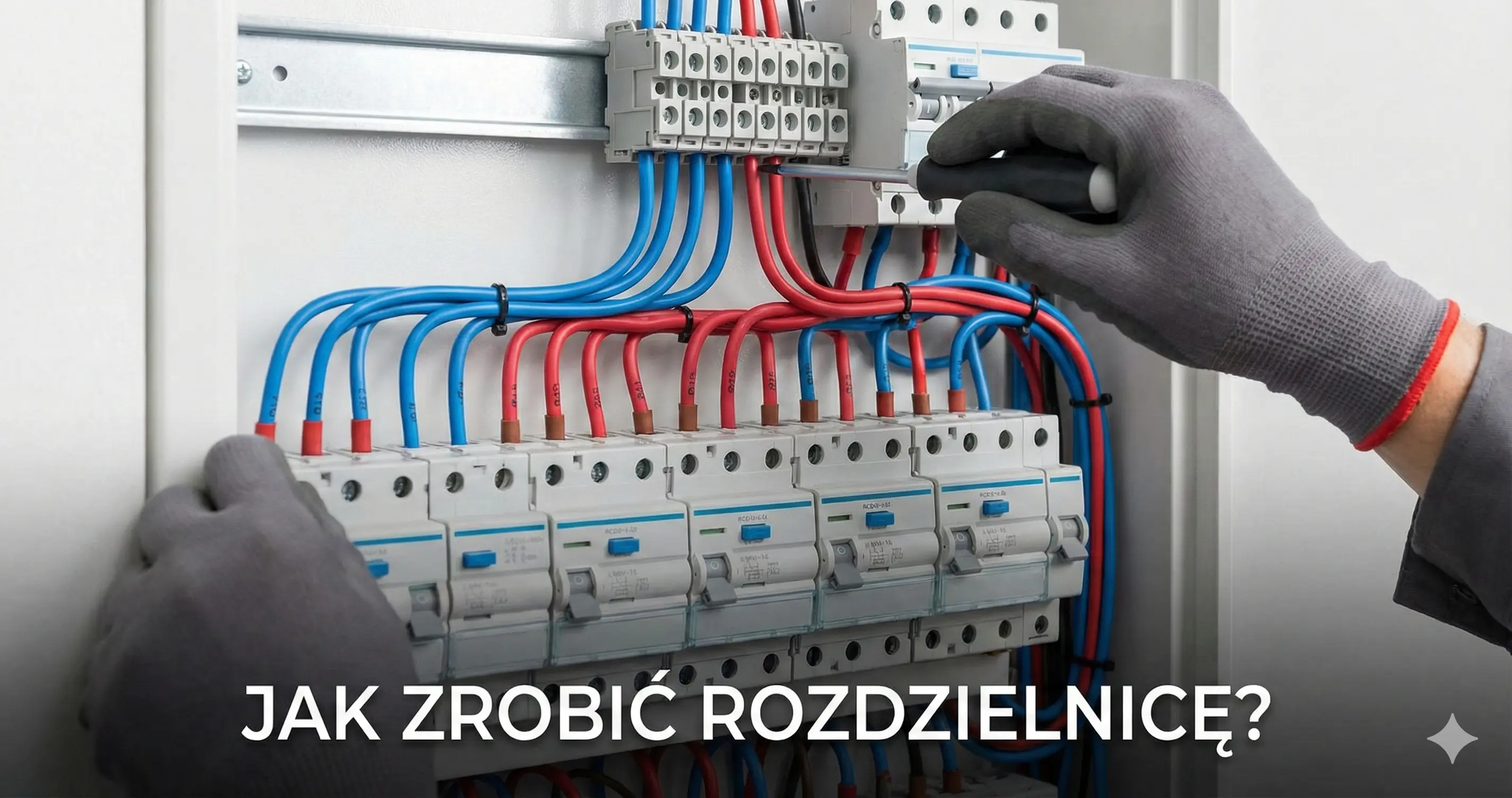

Cum proiectezi un tablou electric? Ghid complet pentru instalații rezidențiale

Tabloul electric este inima instalației electrice. Un tablou electric bine proiectat ajută la identificarea rapidă a defectelor, reduce declanșările care afectează zone fără legătură cu problema și păstrează suficient spațiu pentru extinderi viitoare. Vrei să îl proiectezi corect?

Alegerea dimensiunii tabloului

Numărul de module pe șină DIN depinde de numărul de circuite și de aparatele de protecție. Pentru o locuință, valorile uzuale sunt:

• Apartament mic: 24-36 module (2 rânduri).
• Casă unifamilială: 48-72 module (3-4 rânduri).
• Casă mare cu automatizări: peste 72 de module.

Regulă importantă: alege întotdeauna un tablou cu o dimensiune mai mare decât necesarul actual.

Aranjarea tabloului electric

Ordinea recomandată a aparatelor:

1. Întrerupător general – în partea de sus, ușor accesibil.
2. Protecție la supratensiune (SPD) – imediat după întrerupătorul general.
3. RCD-uri – grupează circuitele logic (de exemplu etajul 1, etajul 2, consumatori mari).
4. Siguranțe automate (MCB) – sub RCD-urile corespunzătoare.
5. Spațiu de rezervă – cel puțin 20% pentru extinderi viitoare.

Câte circuite pui sub un RCD?

O greșeală frecventă este conectarea întregii locuințe la un singur RCD. Un defect pe un singur circuit poate opri atunci toată instalația.

Grupare recomandată:

• Circuite de iluminat – sub un RCD separat de 30 mA.
• Prize generale – împărțite pe etaje sau zone.
• Circuite dedicate – protecție proprie pentru mașina de spălat, cuptor etc.

În Electro Planner poți proiecta interactiv tabloul electric. Aranjezi modulele pe șina DIN, iar aplicația calculează automat lungimile de cablu și generează o schemă clară pentru electrician.
