Schema instalației electrice | Cum citești și creezi scheme de cablare

Schema instalației electrice este o reprezentare grafică a instalației electrice - poziția dispozitivelor, traseele cablurilor și conexiunile. Este un document esențial atât pentru electricianul care execută lucrarea, cât și pentru diagnosticări și modificări viitoare. Să vedem cum se citește o schemă electrică și ce simboluri merită cunoscute.

Tipuri de scheme electrice

În construcția locuințelor întâlnim cel mai des:

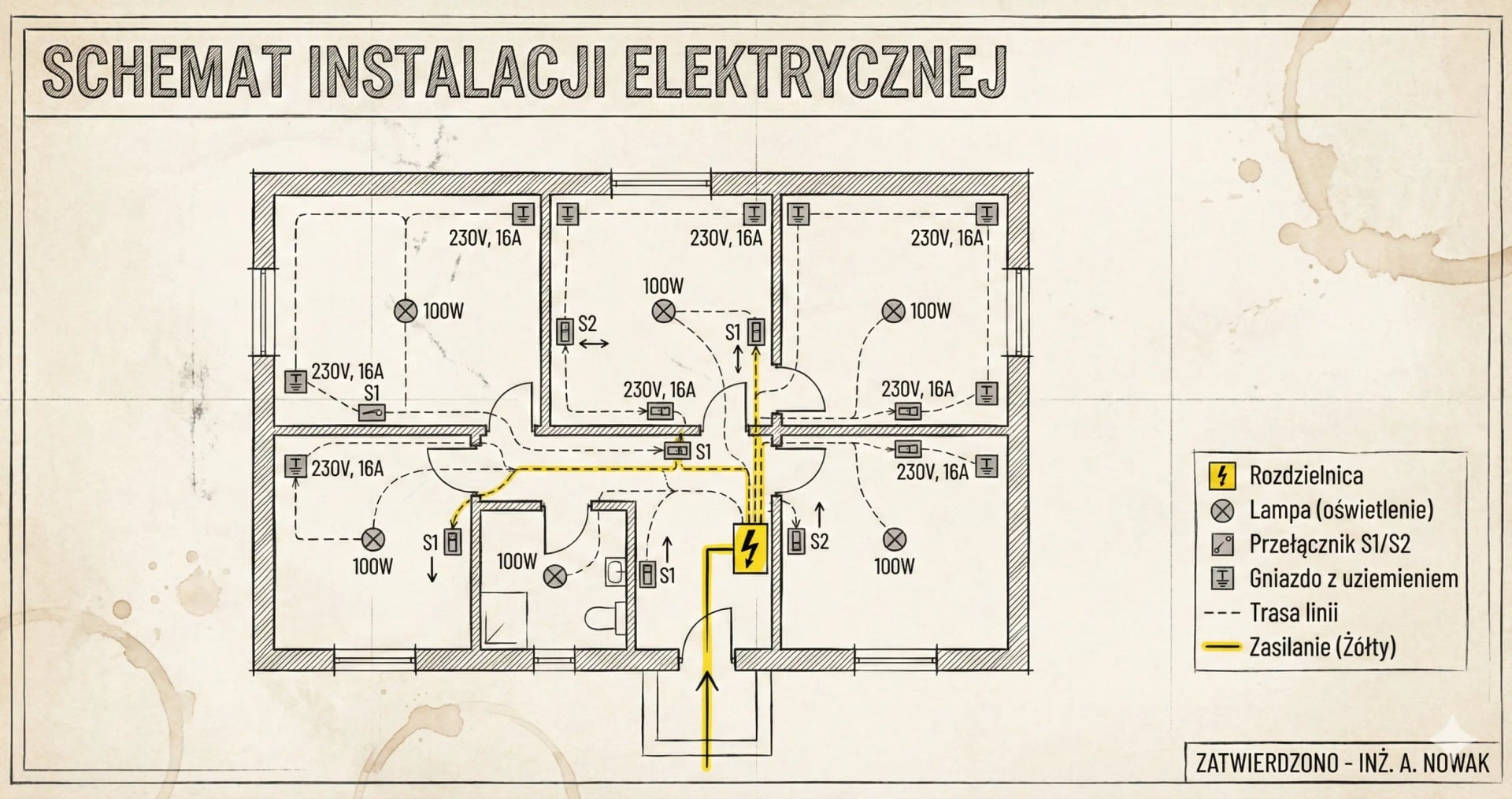

• Schema pe planul nivelului: arată amplasarea dispozitivelor pe plan (prize, întrerupătoare, doze de derivație).
• Schema tabloului electric: arată dispunerea modulelor pe șine DIN și conexiunile dintre ele.
• Schema monofilară: reprezentare simplificată a întregii instalații (circuite, protecții).

Cele mai importante simboluri electrice

Nu este necesar să înveți toate simbolurile pe de rost - cele principale sunt standardizate:

• ○ – priză
• ⊗ – corp de iluminat pe plafon
• ☐ – întrerupător simplu
• ☐☐ – întrerupător cap-scară
• ▽ – dispozitiv diferențial
• simbol dreptunghiular – întrerupător automat

De ce este importantă schema?

Fără documentație, orice modificare ulterioară devine o presupunere. Un electrician fără schemă nu știe ce cablu merge unde și ce întrerupător automat protejează fiecare circuit.

În Electro Planner, poziționezi elementele pe un plan interactiv, iar aplicația generează automat o schemă electrică profesională, cu toate simbolurile și descrierile.

Ghiduri similare

Vezi și: Cum proiectezi un tablou electric? Ghid complet pentru instalații de locuință, Întrerupător automat B10 sau B16? Regula simplă: 1,5mm²→B10 și 2,5mm²→B16.
